Vous branchez une prise réseau dans votre bureau, vous suivez un tuto, et tout fonctionne. Puis vous câblez une seconde prise dans le salon en suivant un autre guide, et là, la caméra PoE connectée à cette prise ne répond plus. Le câblage RJ45 A ou B désigne l’ordre des fils de couleur à l’intérieur du connecteur. En VDI résidentiel, ce choix conditionne la fiabilité de toute l’installation réseau du logement.
Paires torsadées et coffret de communication : ce qui se joue dans l’ordre des fils

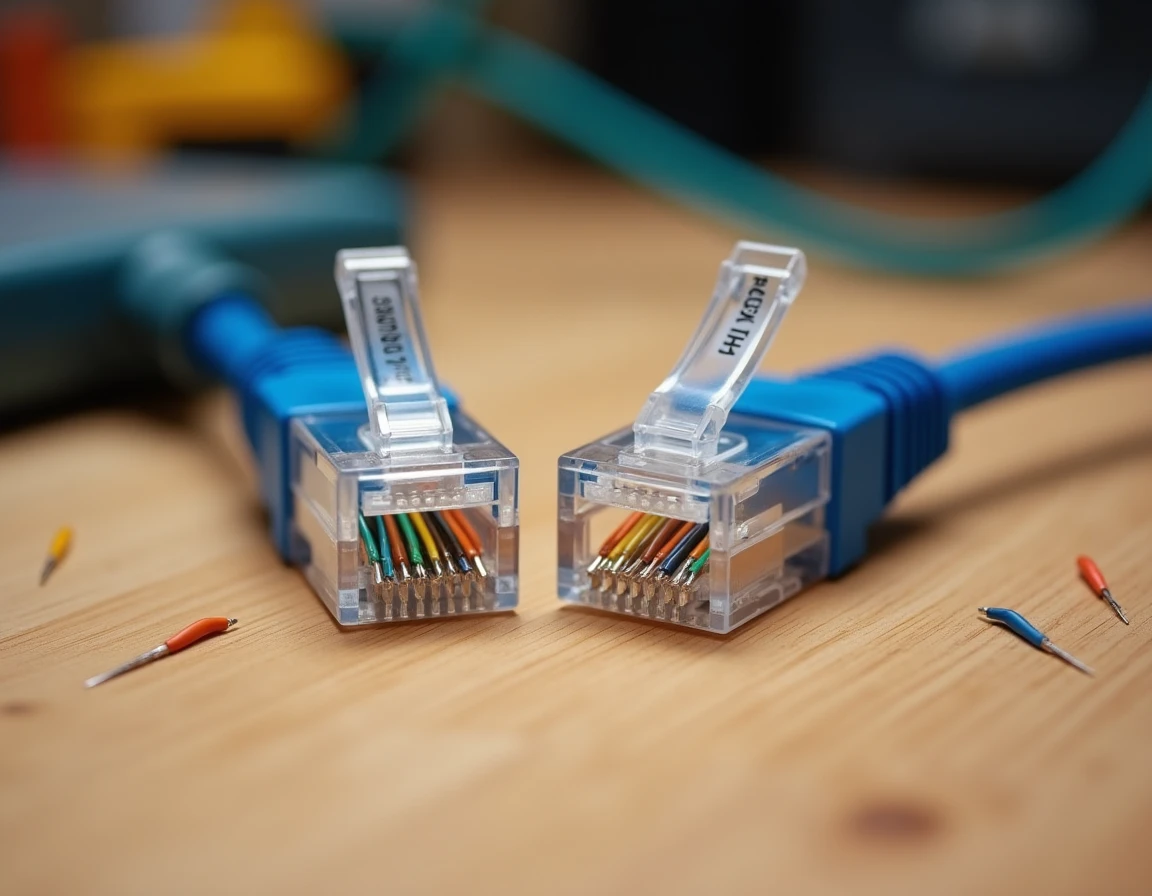

Un câble Ethernet contient quatre paires de fils torsadés entre eux. Chaque paire transporte une partie du signal. Les normes T568A et T568B définissent chacune un ordre précis pour raccorder ces paires aux broches du connecteur RJ45.
Lire également : Connexion internet en mobil-home : astuces et solutions pratiques
La différence concrète entre les deux se résume à une inversion : la paire orange et la paire verte échangent leurs positions. Les six autres fils restent au même endroit. Sur le papier, les deux normes offrent les mêmes performances électriques.
Alors pourquoi ce détail pose-t-il autant de problèmes ? Parce que dans un logement, chaque prise murale est reliée en étoile au coffret de communication. Si la prise du salon est câblée en T568A et que le panneau de brassage du coffret est câblé en T568B, les paires arrivent sur les mauvaises broches du switch. Le signal passe parfois, mais de manière dégradée ou instable.
A découvrir également : Pourquoi les cartes prépayées séduisent de plus en plus les consommateurs
Pannes aléatoires en réseau VDI : le piège du mélange A et B
Les installateurs spécialisés VDI constatent une hausse nette des interventions de dépannage liées à un mélange de câblage A d’un côté et B de l’autre. Ce scénario se produit souvent dans les logements rénovés partiellement, quand un propriétaire ajoute quelques prises sans vérifier la norme déjà en place.
Le symptôme typique est trompeur. La navigation web fonctionne, un test de débit semble correct, mais une caméra PoE ou une borne Wi-Fi de plafond présente des coupures intermittentes. Le diagnostic devient complexe parce que certaines applications tolèrent l’erreur et d’autres non.
Le PoE (Power over Ethernet) utilise les paires du câble pour transporter à la fois les données et l’alimentation électrique. Si les paires sont inversées entre la prise murale et le coffret, la tension arrive sur des broches non prévues. Le périphérique peut démarrer puis se couper, ou ne jamais s’allumer.
Pourquoi le 10 Gbit/s rend le mélange encore plus risqué
En 100 Mbit/s, seules deux paires sur quatre transportent des données. Un câblage mixte A/B peut passer inaperçu pendant des années. En revanche, le Gigabit et le 10 Gbit/s utilisent les quatre paires simultanément.
Les dernières révisions de la NF C 15-100 et du guide UTE C 15-900 insistent sur ce point : le choix A ou B doit être identique sur l’ensemble de l’installation VDI. Cette exigence de cohérence vise à garantir la pérennité des débits jusqu’au 10G dans les logements pré-équipés en catégorie 6A.
T568A ou T568B en résidentiel : quel câblage choisir
Vous avez remarqué que la plupart des équipements réseau vendus en France (panneaux de brassage Legrand, noyaux Schneider, prises Casanova) sont marqués avec les deux codes couleur ? Le choix n’est donc pas imposé par le matériel. Il repose sur une logique de chantier.
Sur le terrain, la grande majorité des constructeurs de maisons individuelles et des électriciens adoptent le T568B comme standard de chantier unique. Cette convergence s’explique par trois facteurs concrets :
- La plupart des cordons de brassage pré-assemblés vendus en grande surface et chez les distributeurs professionnels sont câblés en T568B, ce qui évite toute incompatibilité au coffret de communication
- Les fiches techniques des fabricants de prises résidentielles (Legrand, Schneider, Hager) présentent le T568B en premier dans leurs schémas d’installation
- Quand plusieurs intervenants travaillent sur un même chantier (électricien, domoticien, installateur vidéosurveillance), un standard unique limite les non-conformités lors des tests de recette VDI en fin de chantier
Le T568A reste parfaitement valide. Si votre logement existant est déjà câblé en A, continuez en A. La règle qui compte : un seul câblage de bout en bout, du coffret à chaque prise.
Documenter son installation réseau : le réflexe qui évite les erreurs futures
Dans les projets résidentiels évolutifs (domotique, audio multiroom, caméras, bornes Wi-Fi maillées), les professionnels recommandent de documenter la norme choisie dès la pose du premier câble.
En pratique, cela signifie coller une étiquette dans le coffret de communication indiquant « T568B » (ou « T568A »), et reporter cette information sur le plan électrique du logement. Quand un nouvel intervenant ajoutera une prise des années plus tard, il saura immédiatement quelle norme respecter.
Vous pouvez aussi vérifier la cohérence de votre installation existante avec un testeur de continuité. Cet outil envoie un signal sur chaque fil et affiche l’ordre de raccordement aux deux extrémités du câble. Un test prend moins de deux minutes par prise et détecte toute inversion de paire.
Ce qu’il faut vérifier avant de câbler une nouvelle prise
- Ouvrir une prise existante et identifier le code couleur utilisé (les repères A et B sont souvent sérigraphiés sur le noyau)
- Vérifier que le panneau de brassage dans le coffret suit la même norme que les prises murales
- Utiliser un câble de catégorie au moins égale à celle déjà en place (un câble catégorie 5e dans une installation catégorie 6A dégradera le débit maximum)
- Tester chaque liaison avec un testeur de continuité avant de refermer la prise
Le choix entre câblage A et câblage B en VDI résidentiel n’affecte pas la performance brute du réseau. Ce qui affecte la performance, c’est la cohérence. Mélanger les deux normes dans un même logement reste la première cause de pannes intermittentes sur les réseaux domestiques filaires. Un câblage homogène, documenté et testé à chaque prise protège l’installation pour les prochaines décennies, quel que soit le débit que vous adopterez.
